Documentation de la structure en diamant du backend

Introduction​

Ce document décrit l'organisation du backend en suivant une architecture en diamant. Cette structure permet une séparation claire des responsabilités et une meilleure maintenabilité du code.

Structure du projet​

Le projet est organisé en plusieurs dossiers principaux :

1. domain/​

Ce dossier contient la logique métier de l'application, divisée en deux sous-parties :

  • gateways/ : Définit les interfaces qui décrivent les interactions avec l'infrastructure sous-jacente.
  • usecases/ : Contient les cas d'utilisation qui encapsulent la logique métier.

Fichiers clés :​

  • tags.gateway.ts : Interface définissant les méthodes de manipulation des tags.
  • createNewTag.usecase.ts : Cas d'utilisation pour la création d'un tag.
  • deleteTag.usecase.ts : Cas d'utilisation pour la suppression d'un tag.
  • getListTags.usecase.ts : Cas d'utilisation pour obtenir une liste de tags.
  • getTags.usecase.ts : Cas d'utilisation pour récupérer un tag spécifique.
  • tag.ts : Définit l'entité métier des tags.

2. infra/​

Ce dossier contient l'implémentation concrète des interfaces définies dans domain/ ainsi que la gestion des interactions externes.

Sous-dossiers :​

  • controllers/ : Gère les requêtes entrantes et invoque les cas d'utilisation appropriés.

    • tags.controller.ts : Contrôleur pour la gestion des tags.
    • dto/ : Contient les objets de transfert de données (DTOs) utilisés dans les requêtes et réponses.
      • create-tag.dto.ts : DTO pour la création d'un tag.

  • gateways/ : Contient les implémentations des interfaces définies dans domain/gateways/.

    • entities/ : Définit les modèles de données et leurs interactions avec la base de données.
      • tag.entity.ts : Modèle de données représentant un tag.
    • tag.gateway.ts : Implémentation concrète du gateway pour les tags.

3. tags.module.ts​

Ce fichier regroupe et exporte les différents éléments liés aux tags sous forme d'un module pour être utilisé dans l'application.

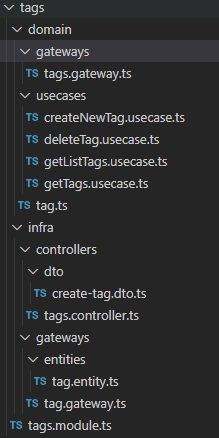

Exemple de structure en diamant

Exemple: ajout de la modification​

Pour ajouter un nouveau usecase permettant de modifier un tag, voici les étapes à suivre :

1. Ajouter le usecase dans domain/usecases/​

Créer un fichier updateTag.usecase.ts et implémenter la logique métier de modification d'un tag.

2. Modifier le gateway dans domain/gateways/​

Ajouter une méthode updateTag dans tags.gateway.ts pour définir l'interface de mise à jour.

3. Implémenter la mise à jour dans infra/gateways/​

Dans tag.gateway.ts, ajouter l'implémentation de la méthode updateTag pour interagir avec la base de données.

4. Ajouter un DTO dans infra/controllers/dto/​

Créer un fichier update-tag.dto.ts pour définir le format des données reçues pour la modification.

5. Modifier le contrôleur dans infra/controllers/​

Dans tags.controller.ts, ajouter un nouvel endpoint PUT /tags/:id qui reçoit les données du DTO et appelle le usecase de mise à jour.

6. Mise à jour du module​

Dans tags.module.ts, enregistrer le nouveau usecase et le rendre disponible pour l'application.

Conclusion​

L'architecture en diamant offre une séparation stricte entre la logique métier (domain) et l'infrastructure (infra).

  • Les cas d'utilisation manipulent uniquement les entités et les gateways abstraits.
  • Les implémentations concrètes se trouvent dans infra.
  • Les contrôleurs orchestrent les interactions entre l'API et la logique métier.
